金屬構件臥式拉力試驗機
產品分類： 臥式拉力試驗機
產品介紹：
微機控制金屬構件臥式拉力試驗機屬于定制類大型試驗機機械，可以滿足了長試樣、全尺寸試樣的拉力試驗，該產品主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、電纜、分離盤等的拉伸性能試驗。
微機控制金屬構件臥式拉力試驗機屬于定制類大型試驗機機械，可以滿足了長試樣、全尺寸試樣的拉力試驗，該產品主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、電纜、分離盤等的拉伸性能試驗。
訂購熱線：0531-85908977
上一個產品：鋼絲繩臥式拉力試驗機
下一個產品：LAW-300電液伺服臥式拉力試驗機
產品詳情
金屬構件臥式拉力試驗機
微機控制金屬構件臥式拉力試驗機屬于定制類大型試驗機機械，可以滿足了長試樣、全尺寸試樣的拉力試驗，該產品主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、電纜、分離盤等的拉伸性能試驗。試驗機采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。
結構特點
1、臥式拉力試驗機采用臥式框架結構，高剛性、高穩定性的負荷機架。
2、穿銷式空間調整結構，高強度、高精度定位銷，快速定位。
3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。
4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
5、獨特設計的安放、定位、調整機構。
6、雙控雙向液壓油缸，快速試驗，快速返回。
7、多重保護功能： 軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo；試驗結束自動保護。
8、測控系統：
8.1: 全數字閉環、多通道、多功能、易操作的測控軟件；實現試驗力、試樣變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
8.2：試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩
8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。
8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?br /> 8.5：本電線電纜臥式拉伸試驗機的數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。
8.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。
8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。
8.8：試驗曲線可任意選擇坐標軸，可自由放大和縮??；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。
8.9：試驗結束自動返回，智能、高效、快捷。
主要性能
1、為了試驗結果的準確性，試驗機保證1級測試精度
2、為用戶提供多種試驗項目選擇：試驗機集拉伸、剝離、撕裂等七種獨立的測試程序
3、為滿足用戶不同試驗條件的測試，提供多種規格的力值傳感器及全程無級調速的試驗速度
4、為方便用戶快速操作，提供微電腦控制、菜單式界面、PVC操作面板、以及大液晶屏顯示
5、為保證用戶的操作安全，提供限位保護、過載保護、自動回位、以及掉電記憶等智能配置
6、專業的操控軟件提供了成組試樣統計分析、試驗曲線疊加分析、彈性模量分析以及試驗參數設置、打印、查看、清除、標定等多項實用功能
技術參數
zui大試驗力（kN）500、1000、2000、3000（或按要求定制）
試驗力測量精度 ±1%
位移示值誤差 ±1%
應力控制速度 1-45Mpa/s
恒應力控制精度 ±1%
拉伸距離（不含活塞行程）可根據用戶要就定制。
油缸行程 500mm（可根據用戶要求定制）
試樣夾緊方式 標配為插銷方式，也可根據需要采用液壓夾緊
試驗機有效空間 寬度750mm,可根據用戶要就制做。
拉伸空間調節方式和間隔 手推拉式或電動式調節；調節間距500mm;
移動橫梁固定方式 手動插銷固定或液壓自動插銷固定
控制試驗方式 微機伺服自動控制，也可手閥控制
電源電壓 常規電壓220V/380V, 也可根據使用地國家的標準電壓配置。
適用標準
→GB-T_8358 鋼絲繩破斷拉伸試驗方法
→GB/T 2611 試驗機 通用技術要求
→GB/T 228.1 金屬材料 拉伸試驗 第一部分：室溫試驗方法
→GBT 16762 一般用途鋼絲繩吊索特性和技術條件
→GBT 20118 一般用途鋼絲繩
→GB/T 16825.1 靜力單軸試驗機的檢驗 壓力試驗機測力系統的檢驗與校準
→GB/T3048-《電線電纜性能試驗方法》；
→GB/T3428-《架空絞線用鍍鋅鋼線》IEC60888；
→GB/T17048-《架空絞線用硬鋁線》IEC60889；
→GB/T17937-《電工用鋁包鋼線》IEC61232；
→IEC61395-《架空地線-絞合導線蠕變試驗方法》
→DL/T832－2003《光纖復合架空地線》
→TBT3111-《電氣化鐵道用銅及銅合金絞線》
→ASTMB《同心層紋硬半硬、軟銅紋線》；
→NF C34-110:1980《架空線路用裸導線銅絞線及單線和青銅絞線及單線》；
→JIS C3105-1994《硬銅絞線》；
→JB/T8134-《架空絞線用鋁-鎂-硅系合金圓線》；
→GB/T7424.2-2008《光纜總規范 第2部分：光纜基本試驗方法》IEC60794；
→GB/T7424.4-《第4-1部分：分規范光纖復合架空地線》；
→GB/T1179-2008《圓線同心絞架空導線》

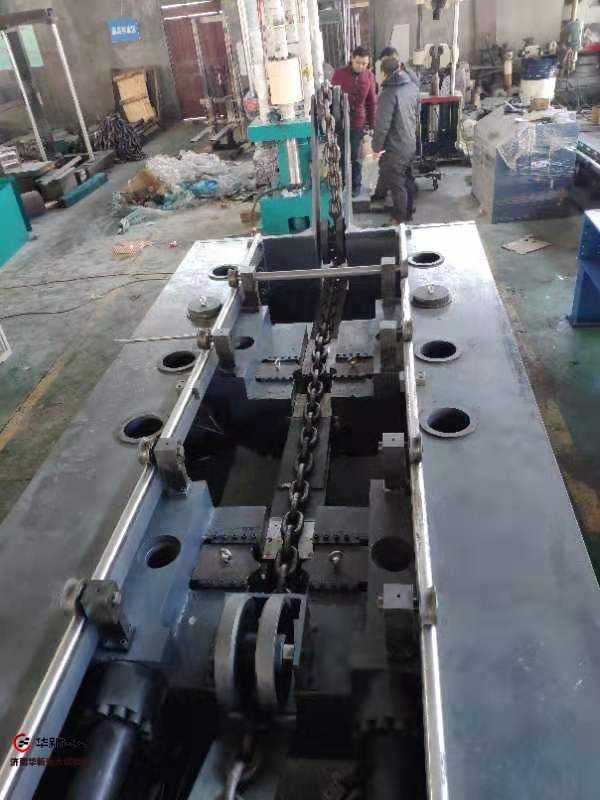

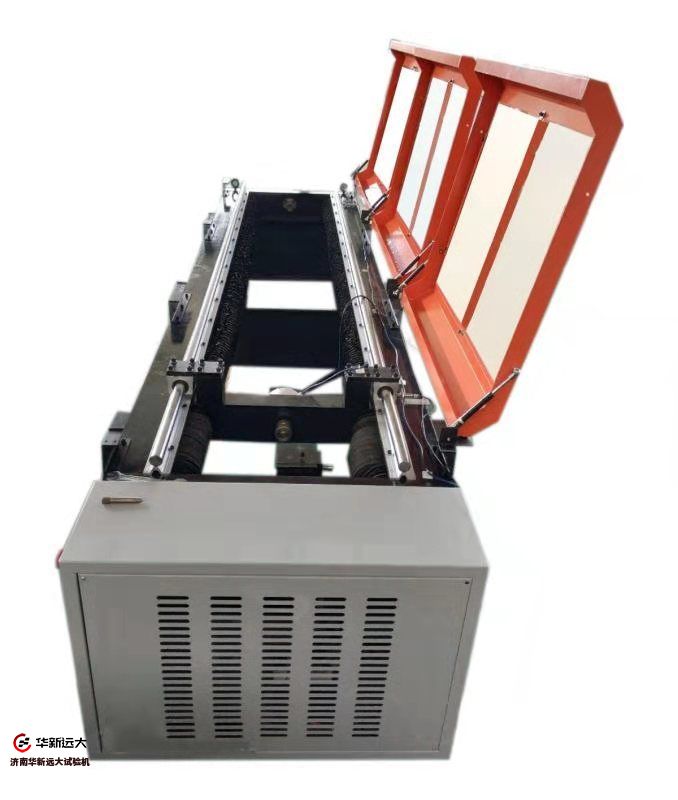

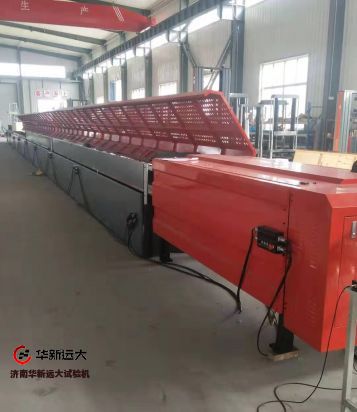

產品展示
售后服務
質保期自驗收合格起一年，zhong生維護，一年內全免費服務，新機免費上門安裝調試，免費培訓操作人員。
1、所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性。
2、所需零部件及配件常年供應。
3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達。
4、軟件zhong生免費升級。
