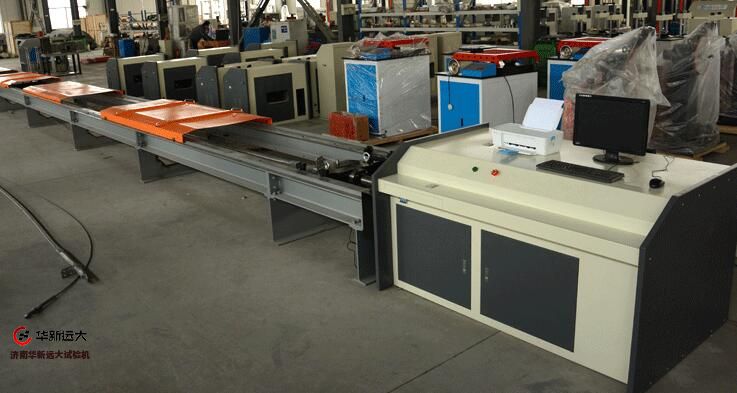

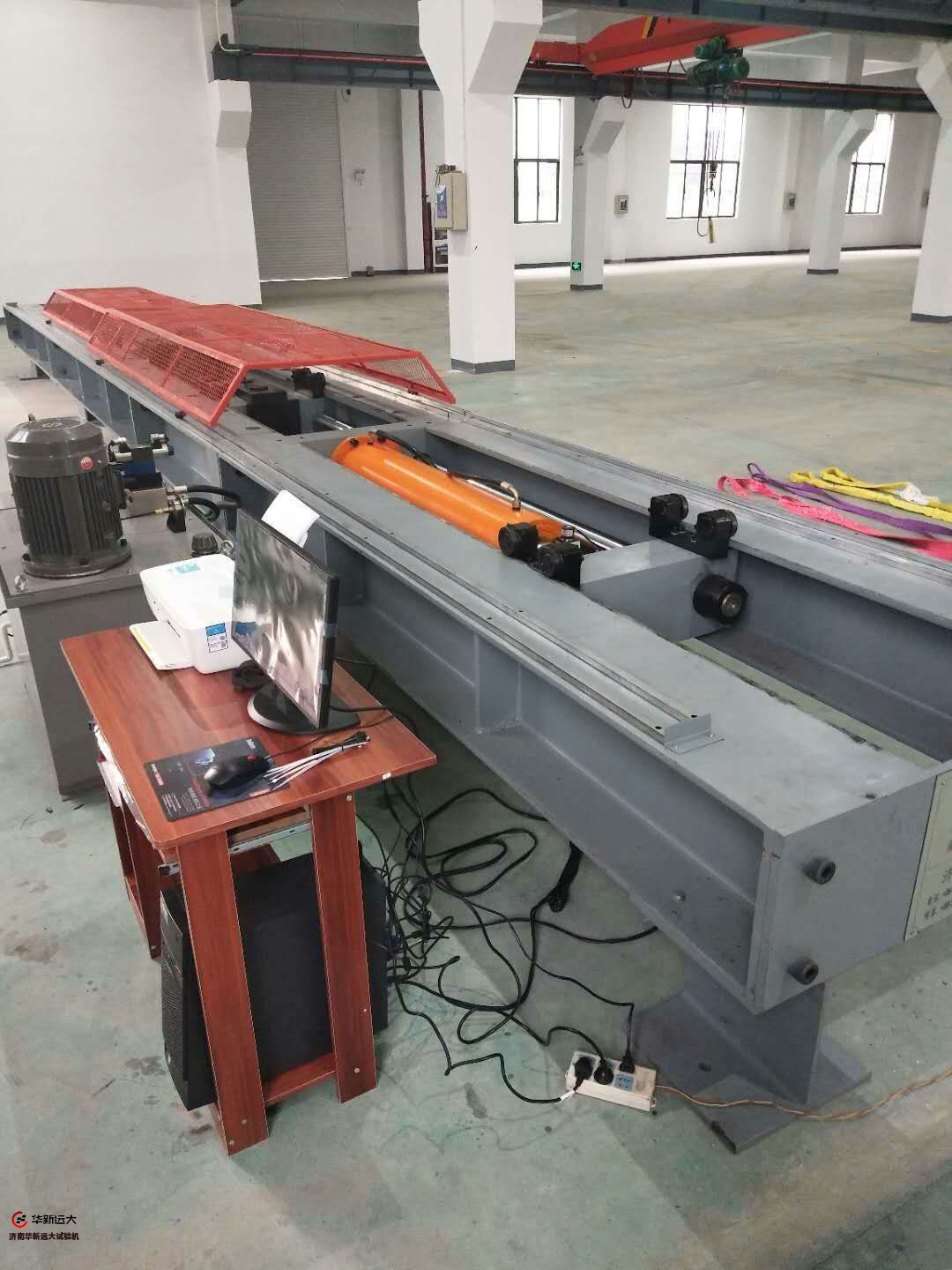

LAW-300電液伺服臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控制并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為吊裝帶類、鏈類以及繩索類做產品逐個拉伸試驗專用設備,用于吊裝帶類產品的逐個拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.

功能特點：

1、主機系統

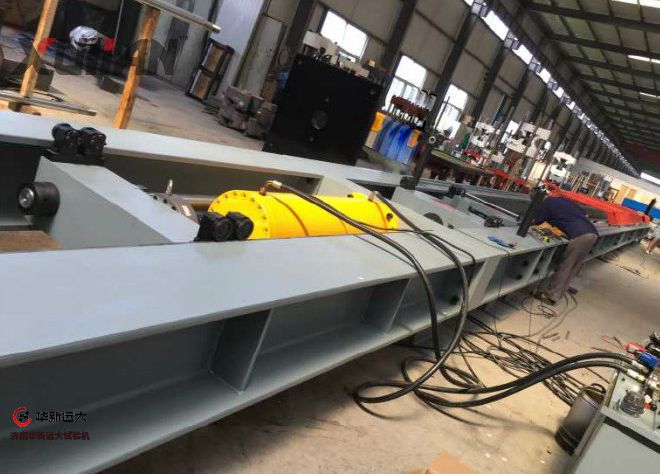

主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以夾持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。固定橫梁與受力框架之間采用插銷連接，手動調整試驗空間。

1、主機說明

1.1. 機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；

1.2.后夾頭座采用手動推動方式進行試驗空間有級調整；

1.3.主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。

 主要技術指標

一、主要技術參數：

1.最大試驗力：300KN

2.測力范圍： 2%-100%  全程不分檔 ；

3.試驗力準確度：±1%/0.5%；

4.試驗空間： 6000/10000/15000mm (根據客戶要求定做)；

5.油缸行程：600/800/1500mm；（根據客戶要求定做）

6.位移測量分辨率：0.01mm；

7.測力方式：負荷傳感器測力；

8.控制試驗方式：計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；

9.試樣夾持方式：根據用戶所提供試樣定制

10.可顯示多種試驗曲線：力-位移、力-時間、力-變形、應力-應變等。

11控制臺與主機相分離，具有安全距離，主機應有安全防護措施。

12．配置設施應齊全，包括力值校準系統、地腳螺栓，防護網等。
