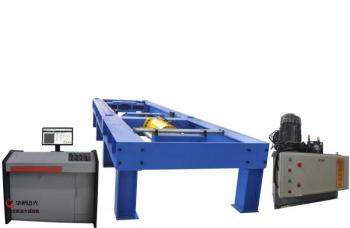

吊裝帶臥式拉力試驗機
產品分類： 臥式拉力試驗機
產品介紹：
吊裝帶臥式拉力試驗機主要用于吊裝帶的拉伸性能試驗。試驗機主機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動或伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。
吊裝帶臥式拉力試驗機主要用于吊裝帶的拉伸性能試驗。試驗機主機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動或伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。
訂購熱線：0531-85908977
上一個產品：絕緣子臥式拉力試驗機
下一個產品：鏈條臥式拉力試驗機
產品詳情
吊裝帶臥式拉力試驗機
吊裝帶臥式拉力試驗機主要用于吊裝帶的拉伸性能試驗。試驗機主機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動或伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。
二、技術參數
zui大負荷： 2000kN
結構形式： 單出桿雙作用油缸框架結構
試驗操作高度： 500mm
驅動控制方式： 微機控制電液伺服
試驗類型： 吊裝帶拉伸性能試驗
過載保護： 105％過載保護(無變形、無機械損傷)
整機噪聲： 不超過70dB
負荷示值準確度： 優于示值的±1%
負荷分辨率： 500000碼，且全程分辨率不變
力值測力范圍： 2%～100%F•S（4kN～200kN，全程不分檔）
負荷控制精度： 優于示值的±1%
應力控制精度： 優于示值的±1%
位移示值準確度： 優于示值的±1%
位移分辨率： 0.001mm
位移控制精度（速度）: 優于示值的±1%
活塞向移動速度范圍： 0-50mm/min滿負荷無極調速
活塞空載zui大移動速度： 不小于100mm/min,并任意可調
三、吊裝帶臥式拉力試驗機分項描述：
1、主機說明：
1.1.機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；
1.2.后夾頭座采用插銷移動式與主機框架緊密結合行，操作方便空間隨意調整；
1.3.主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。
2、加載器技術說明：5000kN主油缸加載器
2.1單出桿雙作用結構方式，采用精密加工技術制作；
2.2采用進口格萊圈－斯特封密封元器件，保證油缸活塞間的低阻尼特性；
2.3采用負荷傳感器實現軸向5000kN試驗力的測量，并有高精度的位移測量；
2.4活塞桿頭部直接安裝球鉸支座及法蘭盤實現與高精度負荷傳感器聯接。

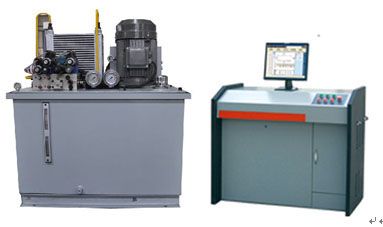

四、油源系統（泵站）
3.1一套10l/min,30MPa恒壓泵組：
1）應用于5000kN主加載器和夾緊系統；
2）采用國內知名品牌電機，進口低噪聲內嚙合高壓齒輪泵。
3.2.電機安裝配有減振裝置（選用減振墊），以減小振動和噪音
3.3、油箱：全封閉標準油箱，配油溫計、油位計，精密壓力過濾器，空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求配相應高精度的濾油裝置。
3.4、強電控制系統：操作控制臺采用臺式結構，布置于試驗操作區，并有專門設計的操作面板使各類試驗操作一目了然。并具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能；
3.5、管路系統：主油缸加載器的液壓管路采用高壓軟管連接。
4、控制系統：
1.雙通道控制板全部采用數字化電路，結構一致，提高了各通道的互換性；
2.計算機屏幕完成集成的數據顯示與試驗曲線顯示功能；
3.數據存儲功能完善，可進行歷史數據再現與圖形顯示；
五、售后服務
質保期自驗收合格起一年終生維護，一年內全免費服務，新機免費上門安裝調試，免費培訓操作人員。
1、所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性。
2、所需零部件及配件常年供應。
3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達。
4、軟件終生免費升級。
