絕緣子臥式拉力試驗機
產品分類： 臥式拉力試驗機
產品介紹：

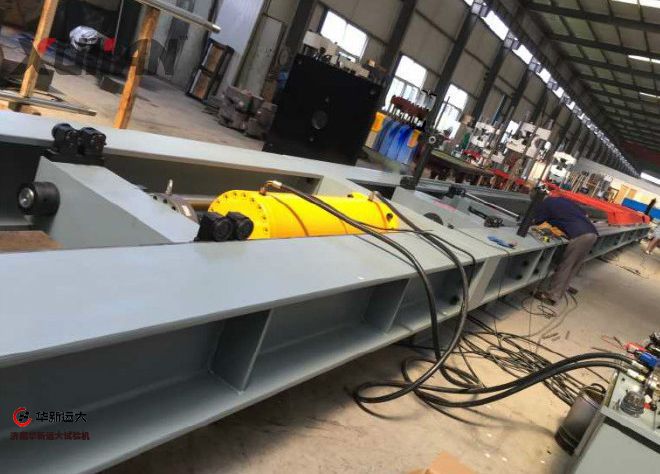

絕緣子臥式拉力試驗機適用于絕緣子、復合絕緣子、陶瓷絕緣子等的拉力及抗拉強度檢測。主機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸通過移動橫梁拉桿及前拉頭組成的反向架施加試驗力，通過銷軸方式聯接試樣，高精度負荷傳感器測力，根據試樣規格長度可有級調整后拉頭拉伸空間，后拉頭采用電動減速調整。
絕緣子臥式拉力試驗機適用于絕緣子、復合絕緣子、陶瓷絕緣子等的拉力及抗拉強度檢測。主機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸通過移動橫梁拉桿及前拉頭組成的反向架施加試驗力，通過銷軸方式聯接試樣，高精度負荷傳感器測力，根據試樣規格長度可有級調整后拉頭拉伸空間，后拉頭采用電動減速調整。
訂購熱線：0531-85908977
上一個產品：第一頁
下一個產品：吊裝帶臥式拉力試驗機
產品詳情
絕緣子臥式拉力試驗機
一、產品介紹：
絕緣子臥式拉力試驗機適用于絕緣子、復合絕緣子、陶瓷絕緣子等的拉力及抗拉強度檢測。主機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸通過移動橫梁拉桿及前拉頭組成的反向架施加試驗力，通過銷軸方式聯接試樣，高精度負荷傳感器測力，根據試樣規格長度可有級調整后拉頭拉伸空間，后拉頭采用電動減速調整，手動穿銷固定于兩側框架，為計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。
二、技術參數：
1、最大試驗力：600kN；
2、測力范圍：2%～100%FS；
3、試驗力準確度：±1%；
4、夾具連接凈空尺寸（不含活塞行程）：200—3200mm；
5、活塞行程：600mm；移動速度不小于120mm/min。
6、測力方式：負荷傳感器測力；
7、控制試驗方式： 計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。試驗中每個試驗力都可以進行保持控制，而不是個別試驗力，控制時間不小于150小時。要求至少可以出以下試驗曲線：試驗力-時間/應力-時間/溫度-時間/位移-時間/試驗力-位移；
三、性能特點
1、臥式拉力試驗機采用臥式框架結構，高剛性、高穩定性的負荷機架。
2、穿銷式空間調整結構，高強度、高精度定位銷，快速定位。
3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。
4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
5、獨特設計的安放、定位、調整機構。
6、雙控雙向液壓油缸，快速試驗，快速返回。
7、多重保護功能： 軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。
8、測控系統：
8.1: 全數字閉環、多通道、多功能、易操作的測控軟件；實現試驗力、試樣變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
8.2：試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩
8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。
8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?br /> 8.5：本電線電纜臥式拉伸試驗機的數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。
8.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。
8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。
8.8：試驗曲線可任意選擇坐標軸，可自由放大和縮小；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。
8.9：試驗結束自動返回，智能、高效、快捷。
一、產品介紹：
絕緣子臥式拉力試驗機適用于絕緣子、復合絕緣子、陶瓷絕緣子等的拉力及抗拉強度檢測。主機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸通過移動橫梁拉桿及前拉頭組成的反向架施加試驗力，通過銷軸方式聯接試樣，高精度負荷傳感器測力，根據試樣規格長度可有級調整后拉頭拉伸空間，后拉頭采用電動減速調整，手動穿銷固定于兩側框架，為計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。
二、技術參數：
1、最大試驗力：600kN；
2、測力范圍：2%～100%FS；
3、試驗力準確度：±1%；
4、夾具連接凈空尺寸（不含活塞行程）：200—3200mm；
5、活塞行程：600mm；移動速度不小于120mm/min。
6、測力方式：負荷傳感器測力；
7、控制試驗方式： 計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。試驗中每個試驗力都可以進行保持控制，而不是個別試驗力，控制時間不小于150小時。要求至少可以出以下試驗曲線：試驗力-時間/應力-時間/溫度-時間/位移-時間/試驗力-位移；
三、性能特點
1、臥式拉力試驗機采用臥式框架結構，高剛性、高穩定性的負荷機架。
2、穿銷式空間調整結構，高強度、高精度定位銷，快速定位。
3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。
4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
5、獨特設計的安放、定位、調整機構。
6、雙控雙向液壓油缸，快速試驗，快速返回。
7、多重保護功能： 軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。
8、測控系統：
8.1: 全數字閉環、多通道、多功能、易操作的測控軟件；實現試驗力、試樣變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
8.2：試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩
8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。
8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?br /> 8.5：本電線電纜臥式拉伸試驗機的數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。
8.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。
8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。
8.8：試驗曲線可任意選擇坐標軸，可自由放大和縮小；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。
8.9：試驗結束自動返回，智能、高效、快捷。
