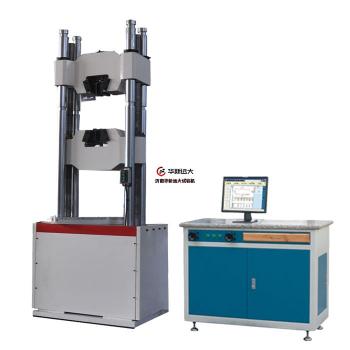

WEW-1000E微機屏顯液壓萬能試驗機采用油缸下置式、六柱式主機，剛性強，耐用性好主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》的要求。

1、主機

特點：

1）主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

2）堅固的四立柱兩絲杠結構設計，整機穩定性極強

3）試驗空間兩檔位可調。

4）油缸采用間隙密封，即提高了測量精度又增加了使用壽命。

5)中橫梁通過減速電機帶動鏈輪鏈條進行空間調整。

2、傳動系統

       鏈條機構調整試驗空間，加載系統幾何中心與受力中心一致，保證了上下鉗口的同軸度和主機的耐久性。


技術指標：

1、最大試驗力：1000kN；

2、試驗力測量范圍：20KN-1000kN；

3、試驗力示值精度： ±1%；

4、位移測量分辨力：0.01mm；

5、變形測量精度: ±0.5%

6、活塞最大移動速度：100mm/min；

7、最大拉伸試驗空間：800mm

8、最大壓縮試驗空間：700mm

9、扁試樣夾持厚度：0-40mm

10、圓試樣夾持直徑：φ13-60mm

11、壓盤尺寸：204×204mm

12、彎曲試驗支滾間距： 450 mm

13、支滾寬度：140mm

14、支點直徑：φ40mm

15、活塞行程：250mm；

16、夾緊方式：液壓夾緊

17、外形尺寸：主機：960×650×2600mm；油源：1100×700×950mm

18、整機重量: 3500kg
