橡膠彈簧疲勞試驗機

一、產品簡介:

1、主要用途:

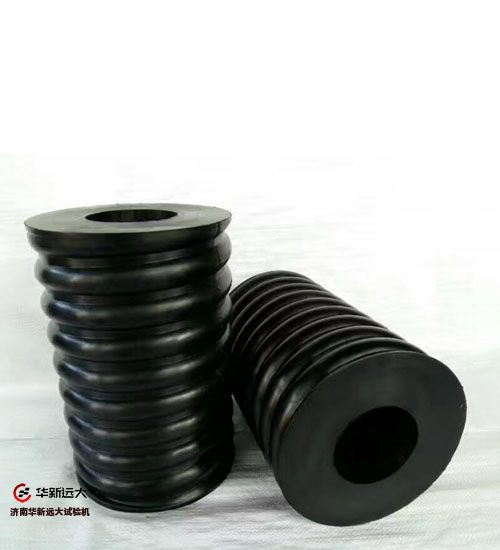

橡膠彈簧動剛度（動態疲勞）試驗機主要適用于橡膠彈簧在模擬路況的環境下的耐久xing、疲勞強度、疲勞壽命、載荷疲勞、往復疲勞、壓縮疲勞、動剛度xing能測試。


2、試驗機能夠完成試驗項目：

2.1、靜態力學xing能試驗；

2.2、動態疲勞xing能試驗；

2.3、橫向剛度xing能試驗。

3、產品適用標準、試驗方法及設計依據:

《GB/T2611-2007試驗機通用技術要求》


二、方案描述：

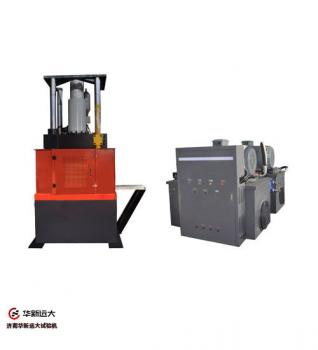

電液伺服軌疲勞試驗機由主機(上置500kN伺服直線作動器)、一臺恒壓伺服（240L/min）、單通道全數字動態伺服控制器以及相關試驗軟件以及其它必要附件等組成。


三、主要技術參數:

1、zui大試驗力：軸向500KN

2、試驗力有效測量范圍：1%-

3、位移最小分辨率：0.01mm

4、試驗力值相對誤差：測量范圍內≤±1.0%

5、橫向試驗力：50KN

6、試驗機精度等級：1級

7、位移示值精度：±（50+1.5L）µm,注:L為測定的任意位置距離，單位

8、橫向有效試驗行程：60mm

9、軸向上、下壓盤平行度誤差：≤0.2mm

10、軸向上、下壓盤偏移量誤差：≤1.0mm

11、橫向加載速度：0.02mm/min～200 mm/min （無級調速）

12、速度精度：速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內

13、軸向壓盤直徑：Φ500mm

14、測試彈簧外徑：Φ100-Φ500mm

15、測試彈簧內徑：Φ50-Φ400mm
