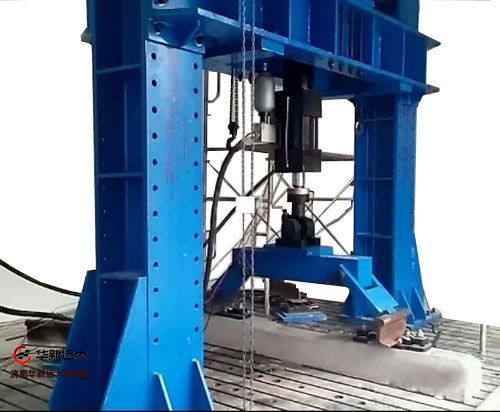

鐵路混凝土軌枕疲勞試驗機


一、產品簡介：

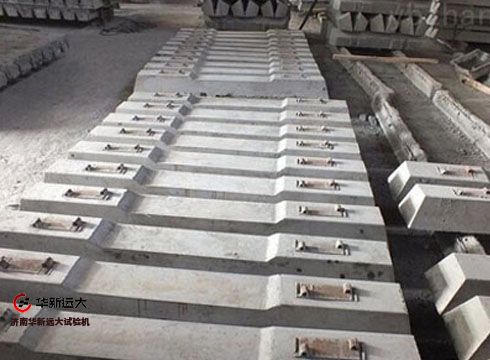

鐵路混凝土軌枕疲勞試驗機用于測定標準軌距鐵路預應力混凝土枕（含岔枕、寬枕、橋枕）的疲勞xing能。


二、適用標準：

TB/T1878-2002《預應力混凝土枕疲勞試驗方法》

EN 13146-4:2002《鐵路應用-軌道-扣件系統試驗方法》

TB/T1354-2005《鋼軌實物彎曲疲勞試驗方法》

TB/T 1632-2004《鋼軌焊接》

TB/T2491-1994《扣件組裝疲勞試驗方法》

GB/T2611-2007《試驗機通用技術要求》

TB/T 3193-2008《鐵路工程預應力筋用錨具、夾具和連接器技術條件》

TB/T1878-2002《預應力混凝土枕疲勞試驗方法》


三、技術參數：

1、zui大靜態試驗力：±500kN

2、靜態示值精度：全程不分檔 ±0.5%

3、zui大動態試驗力：±500kN

4、動態波動度：不大于±0.5%

5、作動器大振幅：±75mm，示值精度±0.5%

6、頻率范圍：0.01—30Hz

7、位移測量精度：±0.5%示值 （全程不分檔）

8、位移測量分辨率（磁致伸縮位移傳感器）：0.01mm

9、多段函數發生器

10、計數器：999,999,999,可預置

11、控制方式：負荷、位移、變形控制方式

12、主要試驗波形：正弦波、方波、三角波、斜波以及外部輸入波形）

13、zui大試驗空間：0-600mm（手動調整）

14、工作壓力：21 MPa

15、恒壓伺服泵站規格：流量40L/min，21Mpa，電機功率22kW，1450r/min
