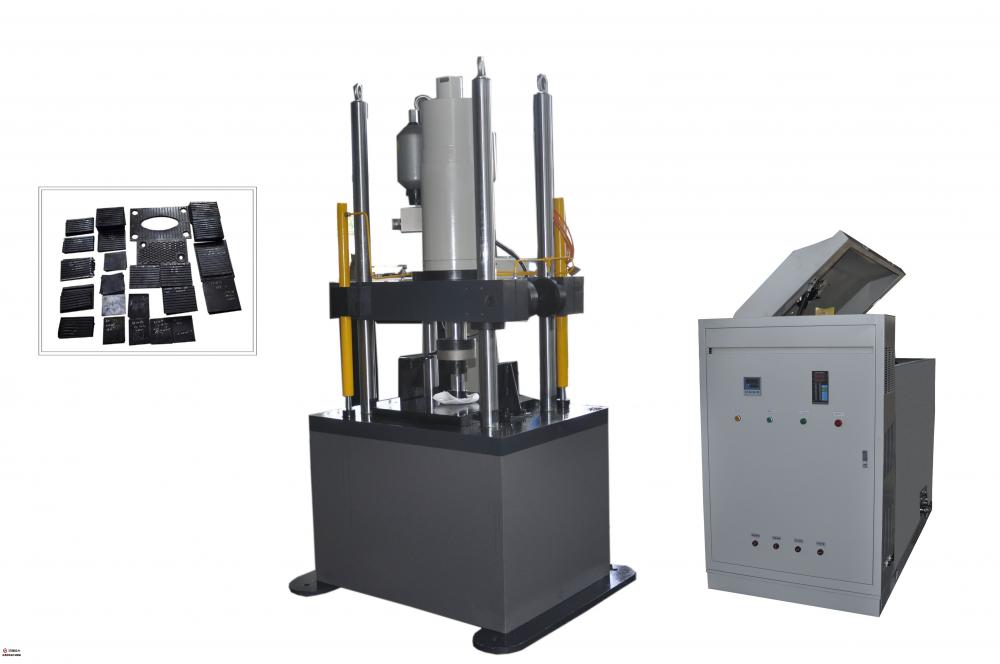

軌道墊板疲勞試驗機

一、產品簡介：

1、主要用途：

     軌道墊板疲勞試驗機用于實驗室對高速鐵路扣件、軌下墊板等零部件進行疲勞試驗、動剛度，靜剛度，縱向阻力測試、組裝扣壓力等項目進行測試。更換輔具也適用于各種零部件如混凝土結構件、軌枕、鋼絞線、錨具、各種桁架等進行動、靜態力學性能試驗。
       微機控制電液伺服軌道墊板疲勞試驗機的關鍵配套元件選用國際、國內同類產品的著名品牌產品。大大提高了系統的穩定性和可靠性，系統的關鍵單元和元件覺采用當今國際現金技術制造，整個試驗系統的整體性能與國際著名動態試驗機公司產品技術水平相當。鬼系列產品使用方便，控制精度高，可靠性好等特點。

2、產品適用標準、試驗方法及設計依據:

    本試驗機可以滿足TB/T3396.1-2015《高速鐵路扣件》中要求的附錄A、B、C所規范
的各種實驗方法。

3、工作條件：

   3.1 環境溫度：10～35℃；

   3.2相對濕度不大于80%；

   3.3 環境無震動；

   3.4 周圍無腐蝕性介質；

   3.5 在穩定的基礎上水平安裝；水平度不大于0.2/1000；

   3.6 電源電壓波動范圍不超過額定電壓的±10%。

二、結構特征與工作原理：

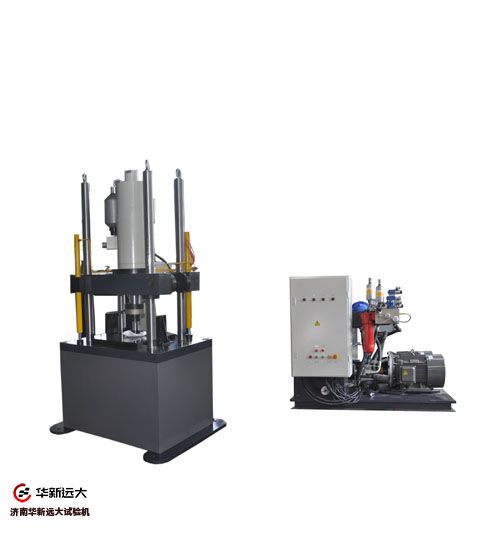

該機由主機、泵站、冷水機以及控制系統等幾部分組成。主機由底座、立柱、移動橫梁、作動器、抱緊缸以及升降油缸組成。四立柱安裝在工作臺上面。移動橫梁貫穿在
四立柱上，橫梁貫穿孔外側開有鎖緊口，正面安裝有鎖緊油缸。兩升降油缸固定在移動
橫梁上面對角穿過中線，活塞桿向下伸出反向托舉橫梁移動，橫梁通過升降油缸可沿立
柱上下移動，完成空間調整。作動器安裝在移動橫梁上面中心位置，活塞桿自橫梁中心
孔向下伸出，并與試驗上輔具連接。負荷傳感器安裝在活塞桿上面和作動器中心位置對
中，下面工作臺部分為放置輔具和測量變形的傳感器。

技術參數：
