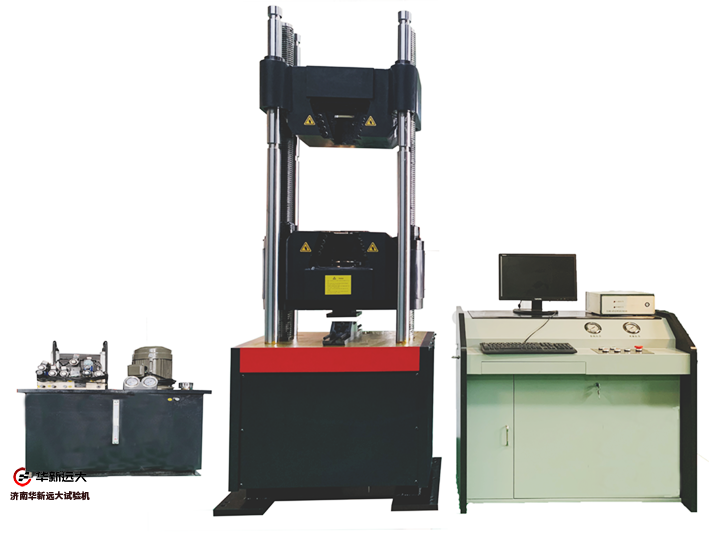

WAW-2000E微機控制電液伺服萬能試驗機采用油缸下置式、六柱式主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》的要求。

1、主機

1  特點：

1）主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

2）堅固的四立柱兩絲杠結構設計，整機穩定性極強。

3）試驗空間兩檔位可調。

4）油缸采用間隙密封，即提高了測量精度又增加了使用壽命。

5）中橫梁空間調整使用液壓馬達傳動，傳動平穩，噪音低，旋轉螺母具有消隙結構，試驗過程更準確實驗結果更真實。

2、傳動系統

采用液壓馬達帶動橫梁移動來調整試驗空間，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。

3、液壓系統（標準式密閉大油箱、琴臺式電控柜）

3.1液壓原理

為負載適應型進油節流調速系統。

油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

3.2特點:

       1）采用進口高壓齒輪泵噪音低、壓力平穩。

         2）表面經噴塑處理，外形美觀。

技術指標：

1、最大試驗力：2000kN；

2、試驗力測量范圍：40KN-2000kN；

3、試驗力示值精度： ±1%；

4、位移測量分辨力：0.01mm；

5、變形測量精度: ±0.5%

6、活塞最大移動速度：60mm/min；

7、最大拉伸試驗空間：900mm

8、最大壓縮試驗空間：800mm

9、扁試樣夾持厚度：0-60mm

10、圓試樣夾持直徑：φ13-φ80mm

11、壓盤尺寸：204×204mm

12、彎曲試驗支滾間距： 450 mm

13、支滾寬度：140mm

14、支點直徑：φ50mm

15、活塞行程：250mm；

16、夾緊方式：液壓夾緊

17、外形尺寸：主機：1160×1100×3600mm；油源：1100×700×950mm

18、整機重量:7500 kg
