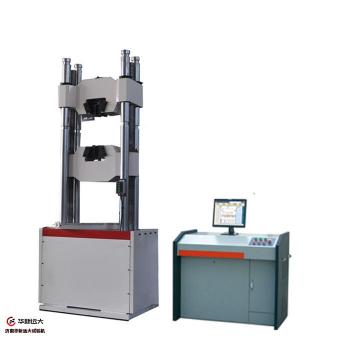

1、主機

特點：

1）主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

2）堅固的四立柱兩絲杠結構設計，整機穩定性極強

3）試驗空間兩檔位可調。

4）油缸采用間隙密封，即提高了測量精度又增加了使用壽命。

5)中橫梁通過減速電機帶動鏈輪鏈條進行空間調整。

2、傳動系統

鏈條機構調整試驗空間，加載系統幾何中心與受力中心一致，保證了上下鉗口的同軸度和主機的耐久性。


3、液壓系統（琴臺式油源）

3．1液壓原理

為負載適應型進油節流調速系統。

油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

3.2特點:

1）采用進口高壓齒輪泵噪音低、壓力平穩。

  2）動力系統與操作臺一體化設計，便于操作，節省實驗空間。

  3）表面經噴塑處理，外形美觀。

技術指標：

1、最大試驗力： 600kN；

2、試驗力測量范圍：12KN-600kN；

3、試驗力示值精度： ±1%；

4、位移測量分辨力：0.01mm；

5、變形測量精度: ±0.5%

6、活塞最大移動速度：100mm/min；

7、最大拉伸試驗空間：750mm

8、最大壓縮試驗空間：600mm

9、扁試樣夾持厚度：0-15mm

10、圓試樣夾持直徑：φ13-φ26mm   φ26-φ40mm

11、壓盤尺寸：204 ×204mm

12、彎曲試驗支滾間距： 450 mm

13、支滾寬度：140mm

14、支點直徑：φ30mm

15、活塞行程：250mm；

16、夾緊方式：液壓夾緊

17、外形尺寸：主機：910×550×2376mm；油源：1100×700×950mm

18、整機重量:2600 kg
